Note de calcul électrique et mise à jour des plans – Centre Hospitalier d’Auch

C-Tel Audit & Expertise est intervenu au Centre Hospitalier d’Auch (32) dans le cadre de la rénovation de l’espace cafétéria. La mission : vérifier que l’alimentation électrique existante, du TGBT principal jusqu’aux futurs équipements, est correctement dimensionnée, puis établir la note de calcul et mettre à jour les plans électriques.

Le contexte de la mission

La rénovation d’une cafétéria modifie sensiblement les besoins électriques : équipements de cuisine, de conservation, de distribution et prises de courant viennent s’ajouter aux charges existantes. Avant d’engager les travaux, le Centre Hospitalier d’Auch devait s’assurer que la chaîne d’alimentation en place pouvait supporter ces nouvelles charges, dans le respect de la NF C 15-100 et des contraintes propres à un site hospitalier.

L’analyse de l’installation existante

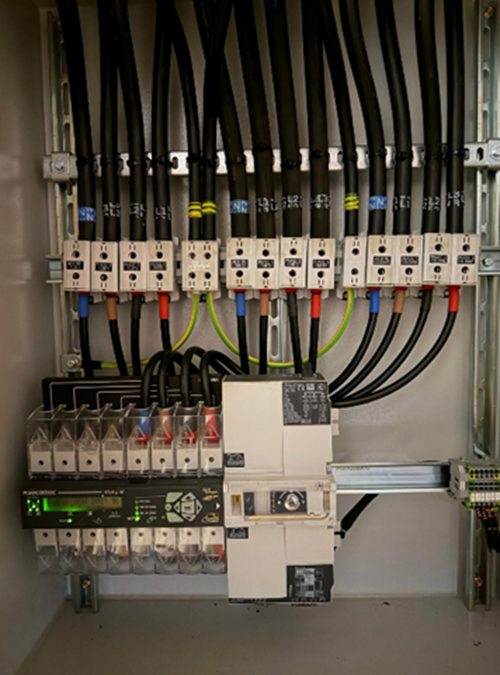

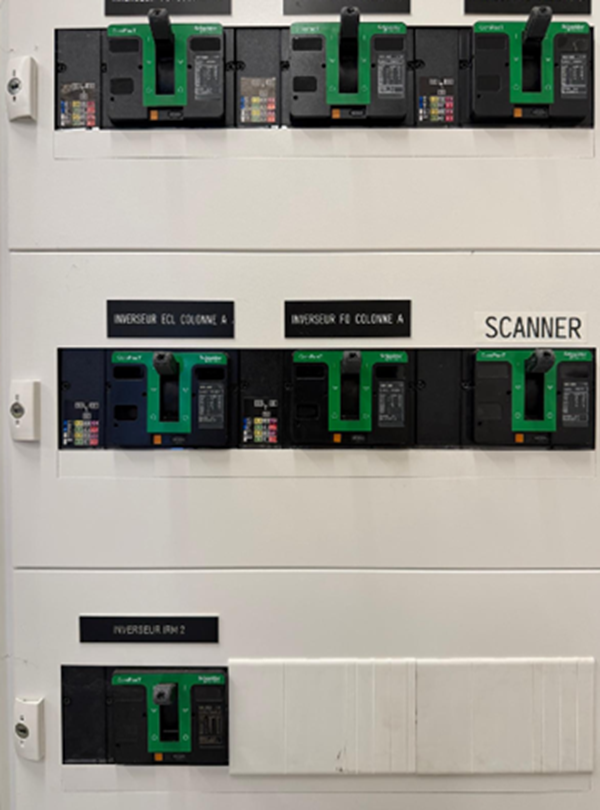

C-Tel a d’abord étudié la chaîne de liaison depuis le TGBT principal jusqu’aux tableaux desservant la zone cafétéria. Cette analyse porte sur l’identification du départ au TGBT, le calibre des protections, les sections et longueurs de câbles, les modes de pose, ainsi que la capacité réelle de l’installation à absorber les charges supplémentaires.

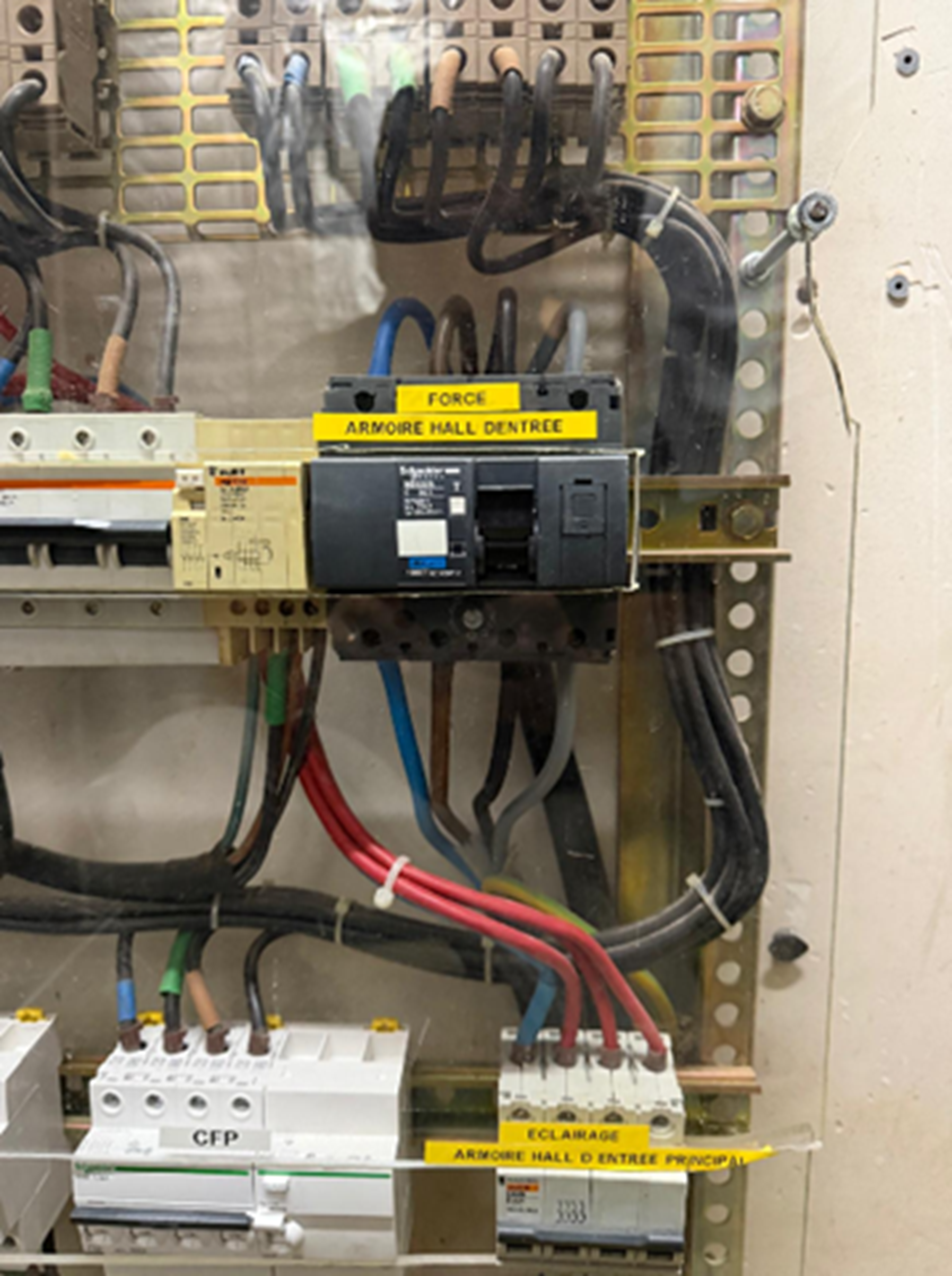

Une visite sur site a permis de confronter les documents existants à l’installation réellement en place, et d’identifier les écarts entre les plans d’origine et le terrain.

La réalisation de la note de calcul électrique

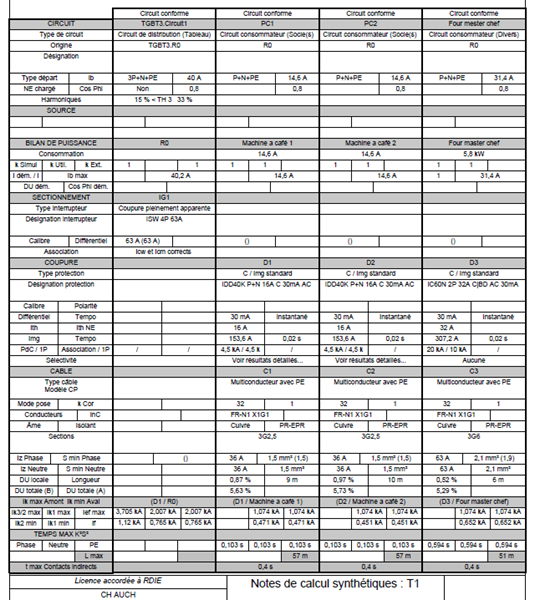

À partir des relevés et des puissances des futurs équipements, une note de calcul a été établie. Elle vérifie plusieurs points essentiels au dimensionnement :

• Puissances installées et puissances d’utilisation
• Intensités de dimensionnement et chutes de tension

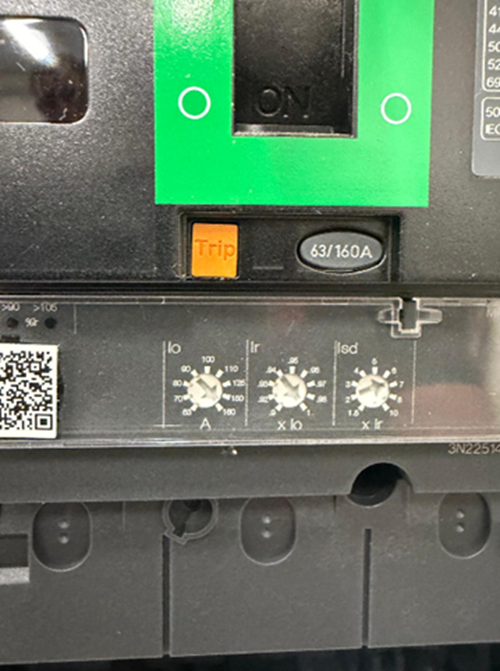

• Section des câbles et calibre des protections associées
• Courants de court-circuit et capacité de coupure
• Tenue thermique des conducteurs
• Cohérence et sélectivité des dispositifs de protection

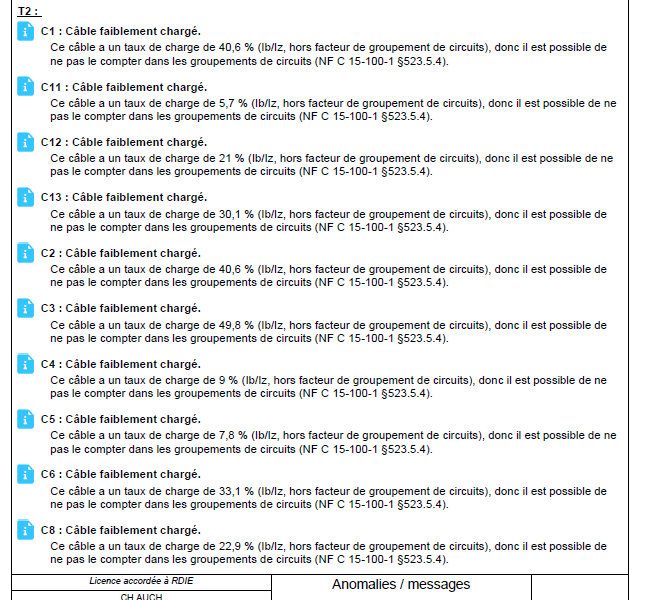

Les résultats confirment des câbles faiblement chargés sur l’ensemble des départs étudiés, avec des taux de charge compatibles avec les prescriptions de la NF C 15-100.

La mise à jour des plans électriques

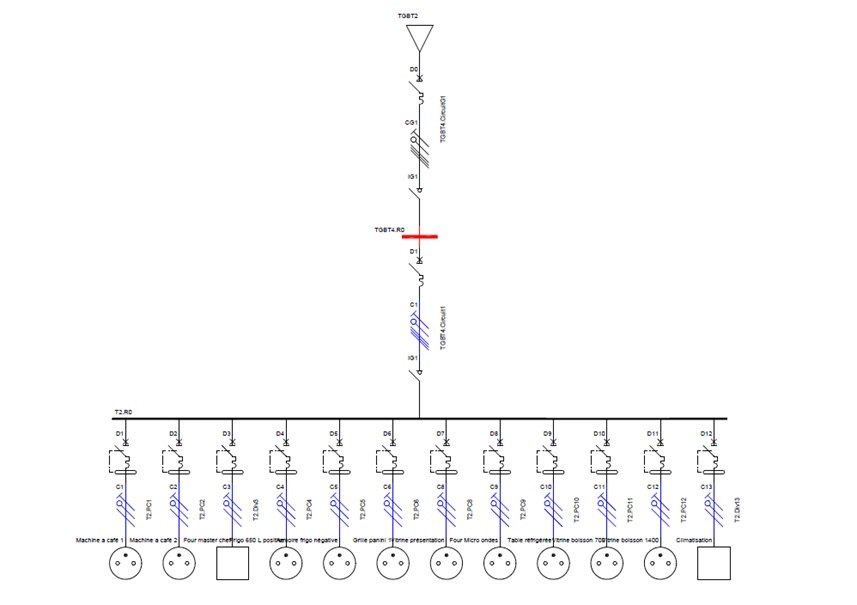

La mission comprend la mise à jour de la documentation technique : schémas unifilaires, départs depuis le TGBT, tableaux concernés, protections, sections de câbles, repérage des circuits et nouvelles alimentations prévues pour la cafétéria. Le Centre Hospitalier dispose ainsi de plans fiables et cohérents avec l’installation réelle.

Les livrables remis au client

À l’issue de la prestation, C-Tel a remis la note de calcul électrique, les schémas mis à jour, les relevés de l’existant, un état des écarts constatés entre plans et installation, ainsi que les préconisations techniques nécessaires. Le Centre Hospitalier d’Auch dispose d’une base technique validée pour lancer ses travaux de rénovation en toute sécurité.
